TYPE 1

Voici Type 1, le premier robot de l'association. Nous l'utilisons principalement pour tester nos algorithmes, et dans les concours, quand il rentre dans les critéres du réglement. Il a partcicipé à la coupe E=M6 en 2001 et a obtenu une honorable 18ème place. Nous avons commencé à le programmer le lundi midi alors que la coupe commençait le mercredi.

Vous trouverez sur cette page toutes les caractéristiques de ce robot : les plans du chassis, les schémas des deux cartes, et quelques informations sur le PC embarqué. Il posséde deux cartes : la première gére les moteurs et les codeurs magnétiques. La seconde gére les transmissions infra-rouges. Cette deuxième carte permet de faire communiquer les robots et aussi de détecter les obstacles avec le même système.

A l'origine, le chassis a été construit pour servir de PMI à la coupe E=M6, puis au fil du temps, ses applications se sont multipliées. A la coupe, il a d'ailleurs été utilisé comme robot principal.


oCaractéristiques

Microprocesseur
486 DX2 66
HD
HD Flash 8 Mo
RAM
8 Mo
Moteurs
2 moteurs 17N78 (Portescap)
Réducteur
1/22
Codeur
Codeur magnétique 16 imp./tour
Vitesse
1 m/s
Dimensions
Diam. 130 mm, Haut. 110mm
Capteurs
8 capteurs IR
Extensions
Ajout de modules supplémentaires

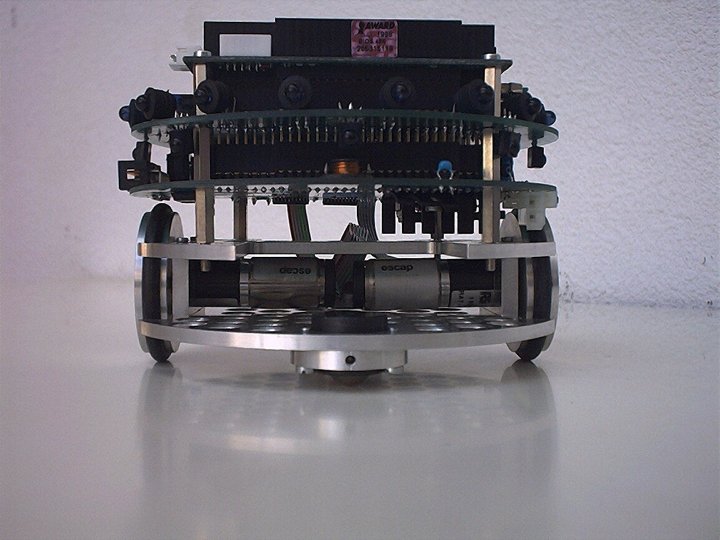

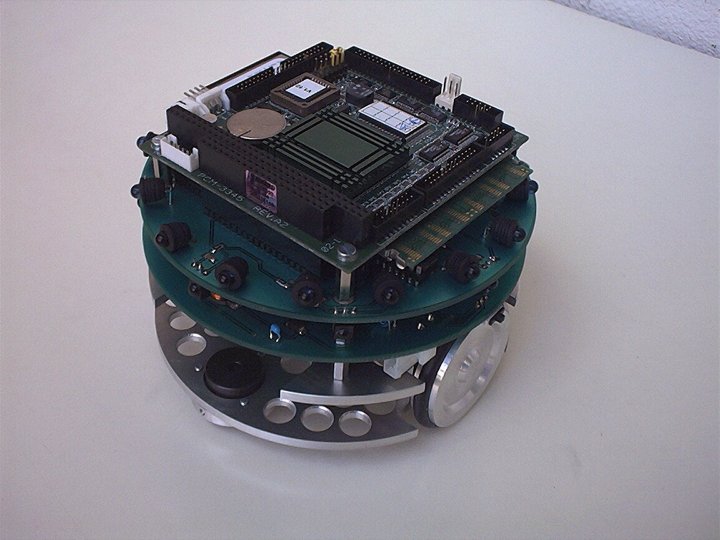

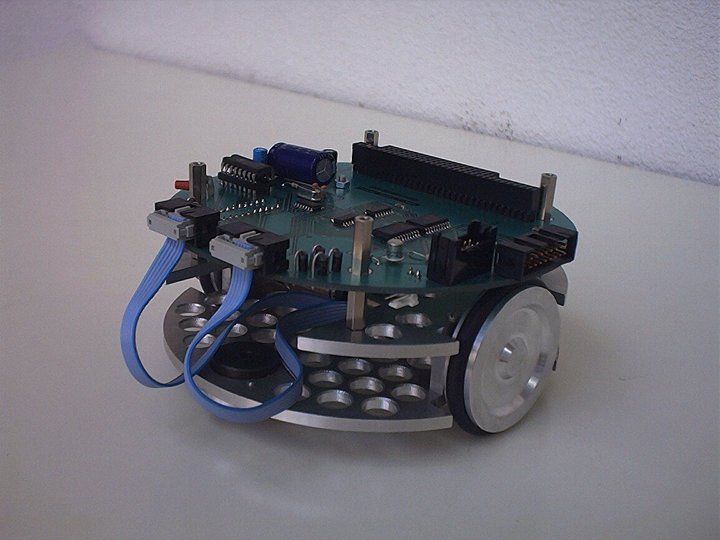

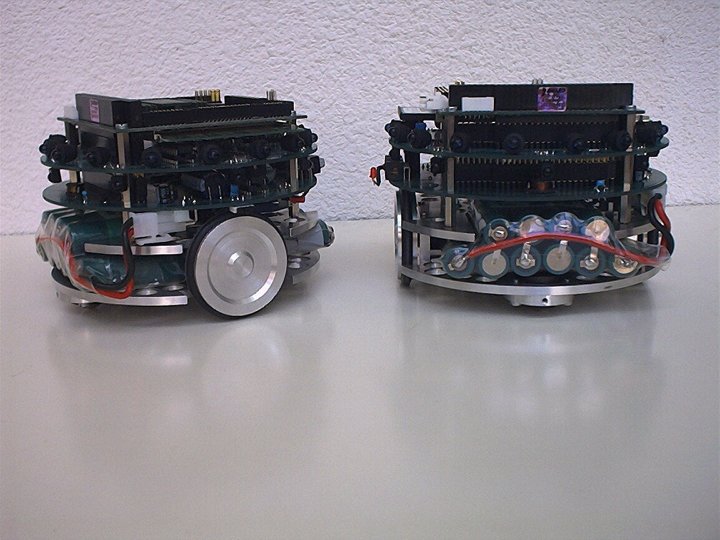

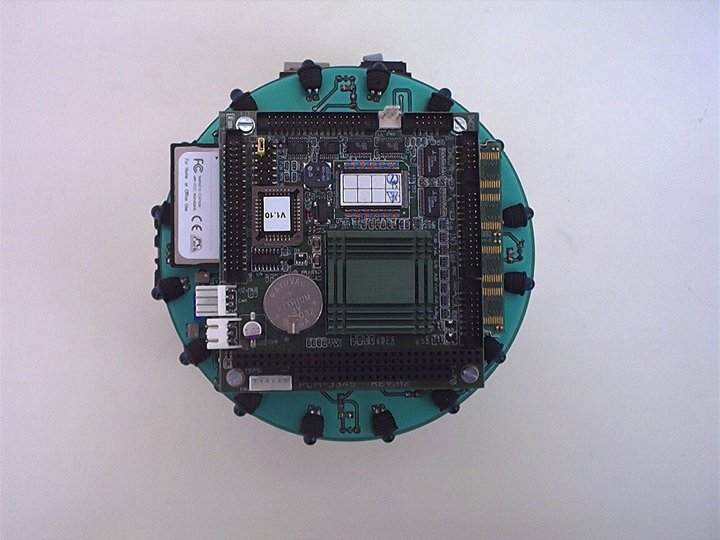

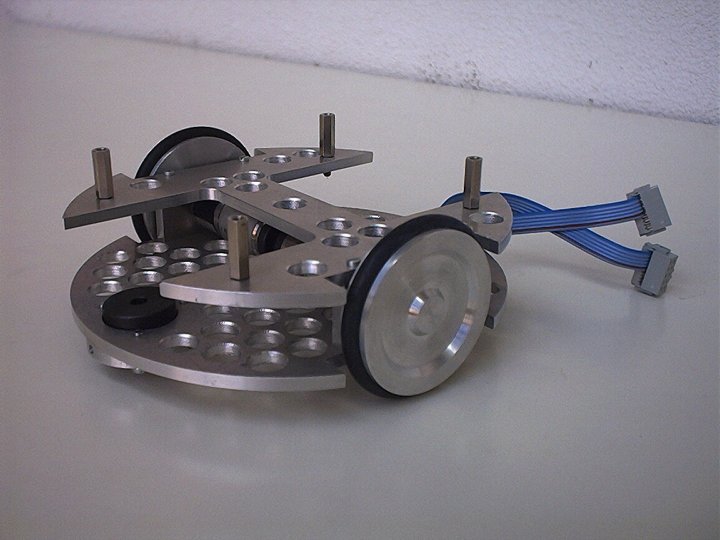

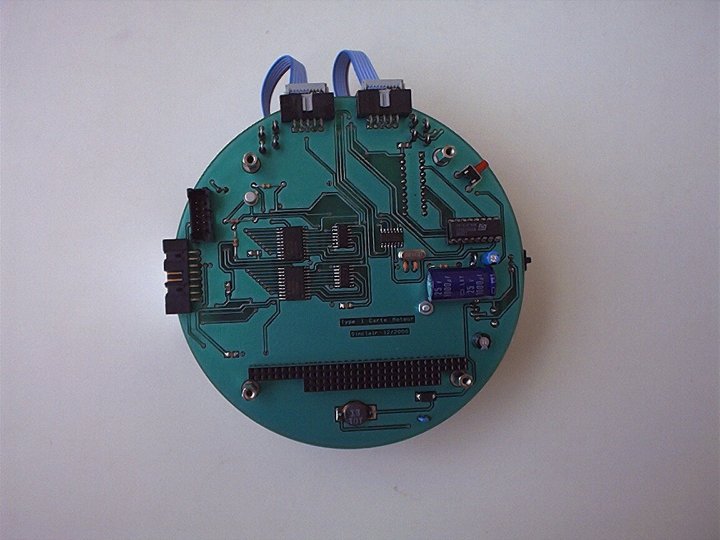

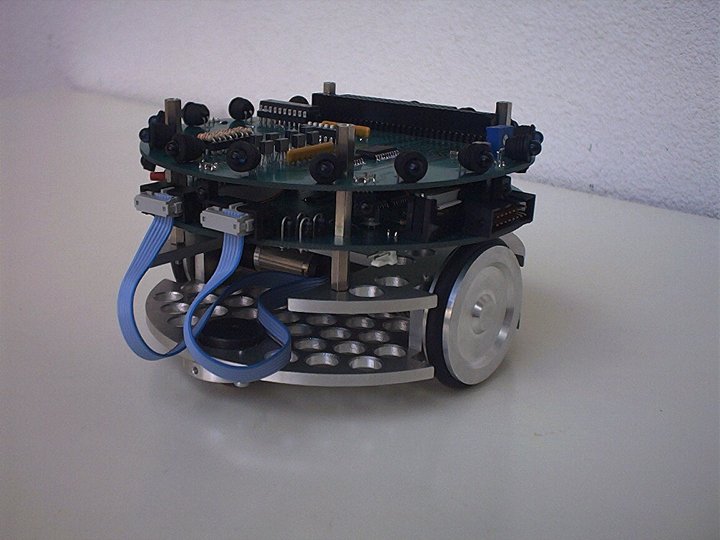

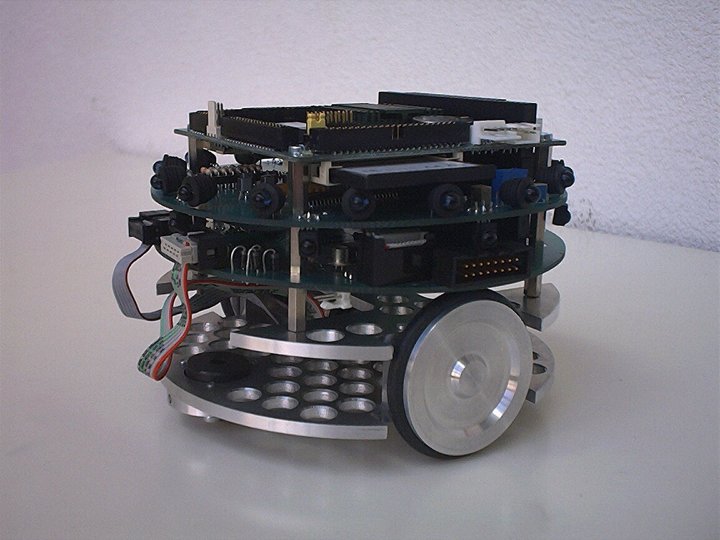

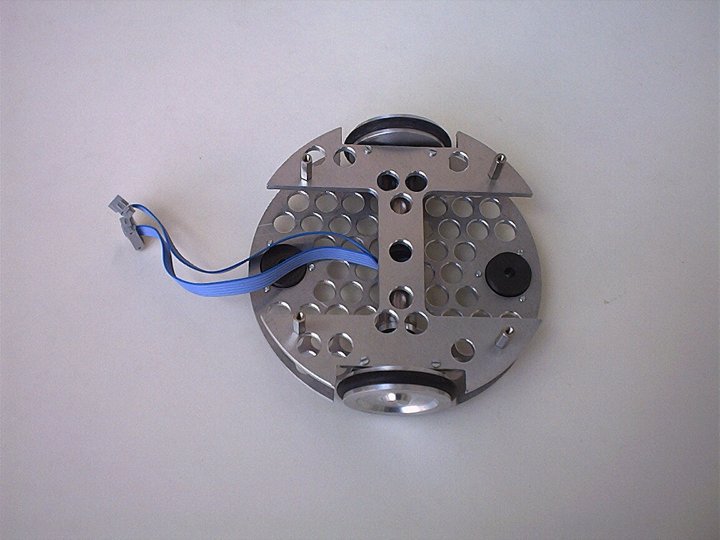

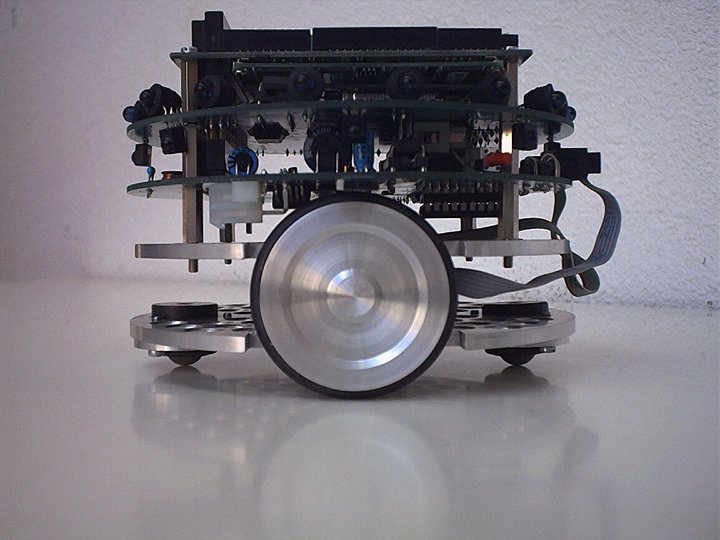

oPhotos

Cliquez pour agrandir Cliquez pour agrandir Cliquez pour agrandir Cliquez pour agrandir Cliquez pour agrandir
Cliquez pour agrandir Cliquez pour agrandir Cliquez pour agrandir Cliquez pour agrandir Cliquez pour agrandir
Cliquez pour agrandir Cliquez pour agrandir Cliquez pour agrandir Cliquez pour agrandir Cliquez pour agrandir

oVideos

Cliquez pour voir la video ( 1.4 Mo ) Cliquez pour voir la video ( 1.4 Mo ) Cliquez pour voir la video ( 1.4 Mo )
Cliquez pour voir la video ( 1.4 Mo ) Cliquez pour voir la video ( 4.5 Mo ) Cliquez pour voir la video ( 4.8 Mo )
Cliquez pour voir la video ( 4.5 Mo ) Cliquez pour voir la video ( 5.4 Mo ) Cliquez pour voir la video ( 5.8 Mo )

oPlans du chassis

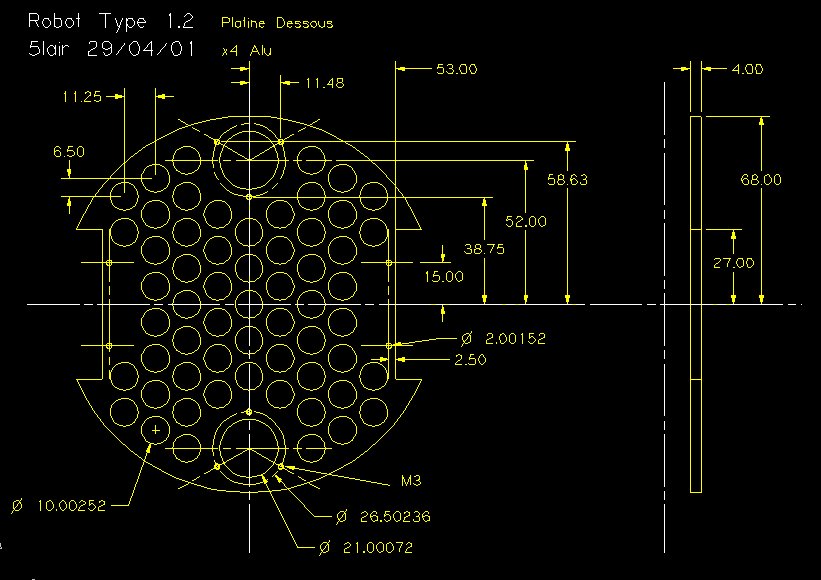

Platine dessous
Plan Platine dessous

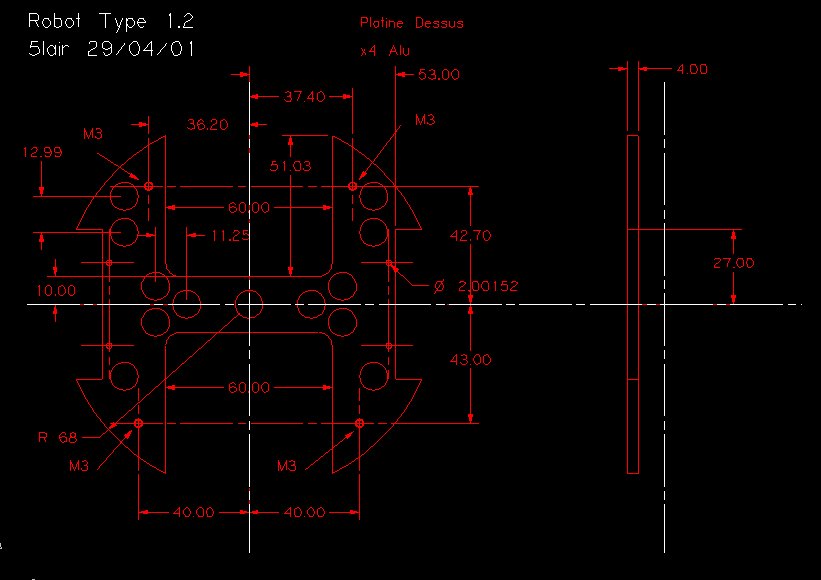

Platine dessus
Plan Platine Dessus

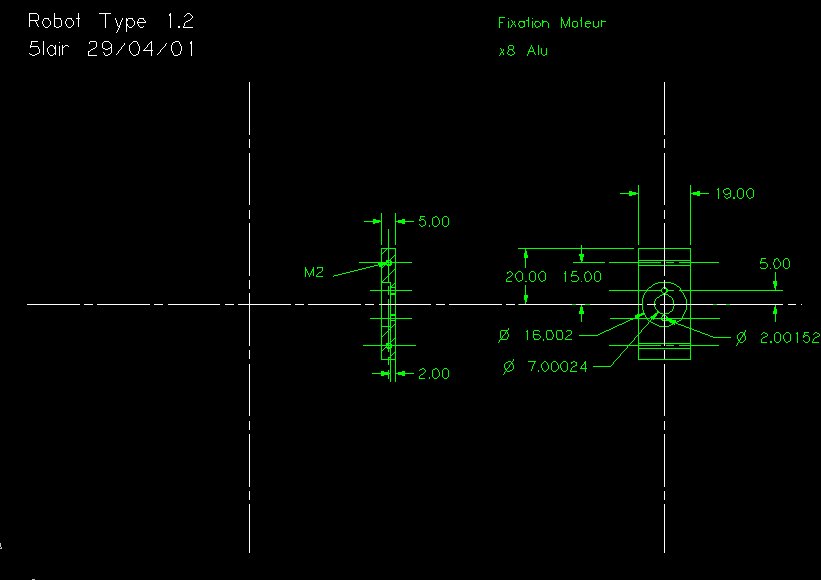

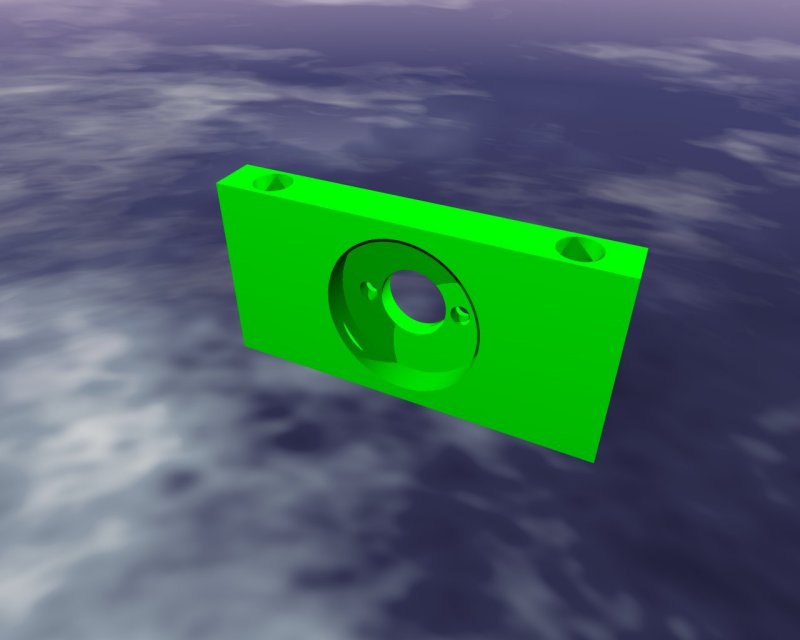

Fixation moteur
Plan Fixation Moteur
Roue
Plan Roue

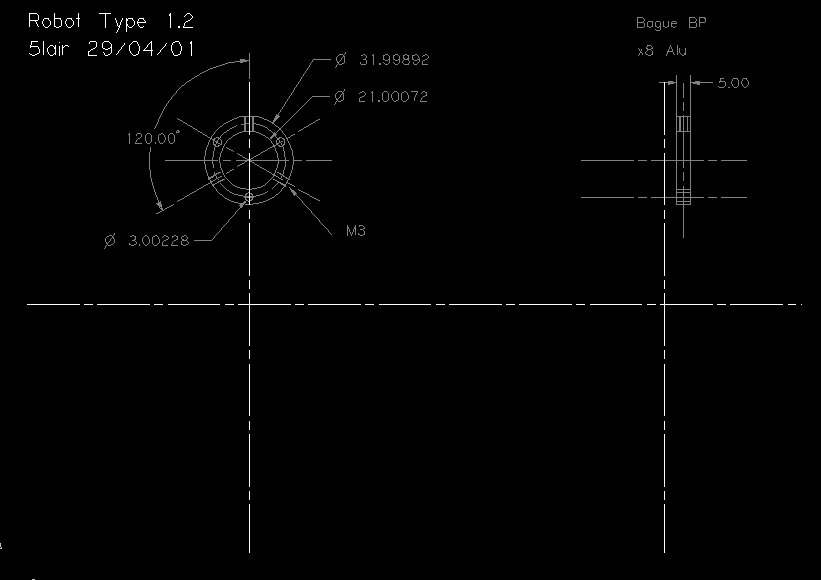

Bague Bille porteuse
Plan Bague Bille Porteuse

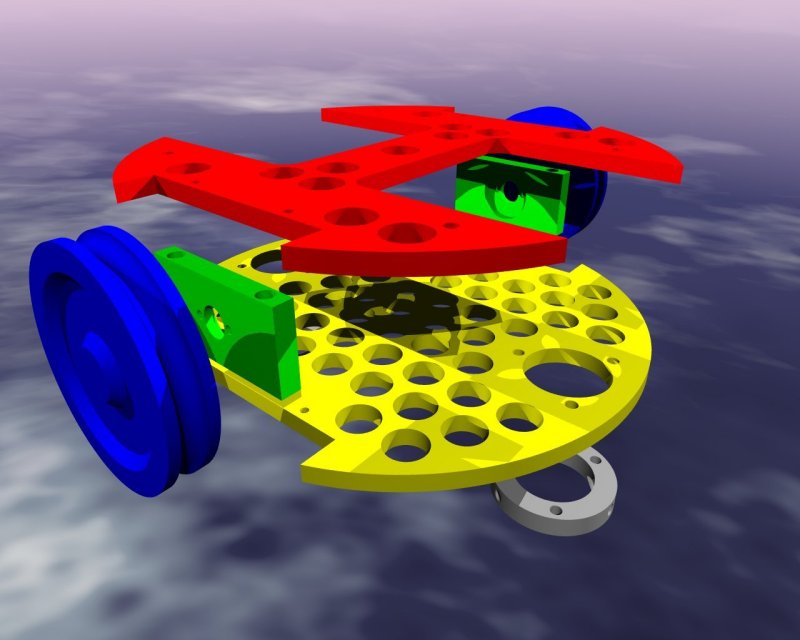

Vue éclatée
Plan Ensemble
  • Cliquez ici pour la source PovRay
  • Cliquez ici pour les plans CadStd

oSchémas électroniques

BUS ISA

Voici les plans des deux cartes. Les deux images de gauche correspondent a la carte moteur et les deux images de droite à la carte infra-rouge. Pour gérer la puissance sur les moteurs, nous avons utilisé un 89C2051 d'ATMEL, qui nous produit les signaux PWM. Schéma MOTEURS. Pour récupérer l'information des codeurs, une bascule nous donne le sens et un compteur permet de stocker les informations entre deux lectures. Schéma CODEURS. Le robot est controllé par un PC, il faut donc interfacer le bus ISA pour pouvoir piloter les cartes. C'est le rôle du schéma BUS ISA. Il faut également utiliser une alimentation à découpage, c'est le schéma ALIM. Nous utilisons des capteurs infra-rouges pour la détection d'obstacles et les communications, mais nous ne sommes pas propriétaire de ce schéma, et nous n'avons pas été autorisé à le publier.
